測功機系統產品介紹：

測功機又稱為測功器是指測量機械的輸出扭矩或驅動扭矩的裝置。如果同時測得機械的轉速，還可算出機械的輸出功率或驅動功率。測功機主要用來測定發電機、電動機、內燃機、燃氣輪機和泵等機械的軸功率特性。有些測功機既可吸收被測機械的機械能而測定其輸出功率，又可放出能量測定機械的驅動功率。測功機可分為：磁滯測功機、磁粉測功機、電力測功機、電渦流測功機等；

一、測功機優點：

測功機系統采用DJC交流變頻回饋加載，加載能量通過交流負載發電機回饋電網，節能環保。它具有以下優點：

1、扭矩、轉速通過扭矩傳感器直接測量；

2、電量綜合測量?jì)x表檢測電流、電壓、頻率、功率因數等；計算機自動檢測、顯示并完成數據處理、報表及各種曲線。

3、供其他用電設備使用；良好的雙向加載特性；

4、優越的低速加載能力，并且能夠做到高轉速的加載；

5、工作方式:常規的渦流測功機使用循環液體(水K) 冷卻，運行功率小于200W的渦流測功機通常采用自然風對流冷卻，適用于測試高速直流電機、串激電機和部分高速電動工具等。速的轉矩響應速度（ms級）；

6、可作為電動機使用，提供反拖能力；

7、可靠性好，使用壽命長，維護方便簡單；

8、基礎建設簡單，自身風冷，不需要外部冷卻系統

無論是哪一種，其負載部分和扭矩測量部分（即電力測功機部分）是通用的，只不過是其測量?jì)x器、傳感器、互感器及計算機處理不同而已。而很多測功機可以四象限運轉，既可以作發電機運轉，也可以作電動機運轉；既可以正向加載，也可以反向加載。

二、測功機加載特性：

測功機加載特性非常好：在額定轉速以下（乃至堵轉甚至反轉）都可以保持穩定的恒扭矩加載，額定轉速以上可以保持穩定的恒功率加載。

三、可以【恒扭矩(加載)/恒轉速（倒拖）】?jì)煞N工作方式以適應不同測試需要。

四、 恒扭矩和恒轉速加載控制穩定度是其他加載器無可比擬的，它可以在全程轉速（甚至在零轉速下）和扭矩范圍內保持極高的穩定性。

五，過載、超速、過壓、過流、過熱、缺相、波動等得多種提示保護。

六、測功機結構與特點：

1、磁滯測功機

結構:磁滯測功機由齒極定子、空心杯轉子、支架、底板、轉速傳感器、力矩傳感器、勵磁線圈及軸承組成。

適用電機:適用于3000W以下的中高速被試品的測試，由于不需要依靠轉速產生轉矩，因此可以進行從空載到堵轉的全程測試。

特點:常規的磁滯測功機使用風扇冷卻，運行功率超過600W的磁滯測功機通常采用循環液體(水K)冷卻和鼓風機冷卻等，適用于測試微小電機、直流電機、串激電機和罩極電機等,對于測試異步電機的性能尤為突出。

2、電渦流測功機

結構:渦流測功機又稱電渦流測功機，由帶勵磁線圈的定子、感應式轉子、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成。

適用電機:常規渦流測功機適用于10KWl以下的高速被試品的測試，由于需要依靠轉速產生轉矩，因此不適合較低轉速電機的測試。

特點：:常規的渦流測功機使用循環液體(水K) 冷卻，運行功率小于200W的渦流測功機通常采用自然風對流冷卻，適用于測試高速直流電機、串激電機和部分高速電動工具等。

3、磁粉測功機

結構:磁粉測功機由帶磁粉加載器、支架、底板、 轉速傳感器、轉矩傳感器、軸承及冷卻系統組成。

適用電機:常規磁粉測功機適用于10KWI以下的低速被試品的測試，由于結構.上需要轉子和定子通過磁粉進行機械接觸產生轉矩，因此不適合中高速電機的測試。

特點:常規的磁粉測功機使用循環液體(水K) 冷卻，運行功率小于500W的磁粉測功機通常采用自然風對流冷卻，適用于測試低速直流電機、減速電機和部分汽車電機等。

4、電力測功機

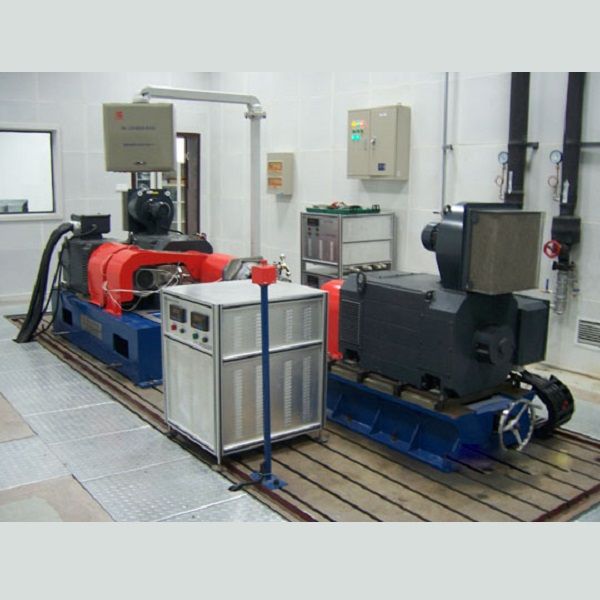

結構:電力測功機對拖測試臺由陪測電機、被測電機、轉矩轉速傳感器、聯軸器和安裝平臺等相關配件組合而成，主要作為電機測試或者電機驅動器測試的加載平臺。平臺通過轉矩轉速傳感器或者編碼器傳遞信號給相關設備，從而得到電機的機械功率數據等，使得開發人員可以進一步分析出系統性能。

適用電機:考慮到能耗和轉動慣量問題，建議測試大功率三相異步電機或者永磁同步電機,不適合小扭矩、小功率電機,轉速方面可兼顧低速及高速加載試驗。在低速電機的加載測功方面尤為顯著，幾乎從零轉速開始就可以提供所需的額定轉矩。

特點:電力測功機采用交流變頻回饋加載，加載能量通過交流負載發電機回饋電網;扭矩、轉速通過扭矩傳感器直接測量;電流、電壓、頻率、功率因數等電參數由測試儀測取;通過轉矩轉速換算確定設備的功率?？紤]到被測電機可能有不同轉速，所以用作對拖的電機必須是可以平滑調速的電機。電力測功機分直流電力測功機和交流電力測功機，目前用得較多的是交流電力測功機。
